Skrzynia hydrokinetyczna to podstawowy układ napędowy ładowarek kołowych, wozideł, równiarek i części koparek kołowych. Odpowiada za płynne ruszanie z pełną łyżką, zmianę biegów pod obciążeniem i siłę pchania w pryzmę. Gdy zaczyna szwankować, maszyna traci wydajność stopniowo. Wczesne objawy łatwo zrzucić na silnik, a zwłoka zwykle kończy się kosztowną rozbiórką całego zespołu. Poniżej wyjaśniamy, jak działa przekładnia hydrokinetyczna, co się w niej psuje i jak dojść do przyczyny usterki.
Jak działa skrzynia hydrokinetyczna i zmiennik momentu
Układ składa się z dwóch zespołów: zmiennika momentu obrotowego (przekładni hydrokinetycznej) i skrzyni biegów typu powershift. Zmiennik zastępuje sprzęgło cierne. Silnik i koła nie są połączone mechanicznie, energię przenosi olej. Dlatego maszyna może stać na biegu przy pracującym silniku i ruszyć bez szarpnięcia.
Zmiennik momentu obrotowego
Zmiennik ma trzy główne elementy:
- Wirnik pompy – połączony z kołem zamachowym silnika, rozpędza olej.
- Wirnik turbiny – odbiera strumień oleju i napędza wałek wejściowy skrzyni.
- Kierownica (stator) – osadzona na sprzęgle jednokierunkowym (wolnym kole), zawraca olej z turbiny na pompę pod korzystnym kątem.
Kierownica zwiększa moment obrotowy przy dużej różnicy prędkości pompy i turbiny, czyli przy ruszaniu i wbijaniu się w materiał. Gdy prędkości się wyrównują, kierownica obraca się swobodnie, a zmiennik pracuje jak sprzęgło hydrokinetyczne. Część skrzyń ma dodatkowo sprzęgło blokujące (lock-up), które przy jeździe transportowej łączy pompę z turbiną na sztywno.
Skrzynia powershift
Za zmiennikiem pracuje skrzynia z pakietami mokrych sprzęgieł wielopłytkowych. Każdy bieg i kierunek jazdy włącza się przez doprowadzenie oleju pod ciśnieniem do tłoka danego pakietu. Steruje tym blok elektrozaworów i sterownik skrzyni. Pompa ładująca w skrzyni zasila jednocześnie sprzęgła, zmiennik i smarowanie, a olej chłodzi się w osobnej chłodnicy. Jeden olej w jednym obiegu sprawia, że zanieczyszczenie z jednego elementu szybko trafia do pozostałych.
Objawy awarii – przyczyna i co zrobić
Najczęstsze objawy, z jakimi operatorzy zgłaszają problem ze skrzynią lub zmiennikiem:
- Opóźnione włączanie biegów lub kierunku – niskie ciśnienie sprzęgieł, zużyte uszczelnienia tłoków, zapchany filtr, zabrudzony elektrozawór. Najpierw sprawdź poziom oleju i filtr, potem zmierz ciśnienia.
- Szarpanie przy zmianie biegów – zużyte tarcze, brak kalibracji sprzęgieł po naprawie lub wymianie sterownika, uszkodzony czujnik prędkości. Odczytaj kody błędów i wykonaj kalibrację zgodnie z procedurą producenta.
- Brak napędu w jednym kierunku lub na jednym biegu – uszkodzony pakiet sprzęgła, elektrozawór albo wiązka. Zmierz ciśnienie na tym konkretnym sprzęgle i sprawdź cewkę.
- Brak napędu całkowicie – brak oleju, uszkodzona pompa ładująca, ścięte wypusty zmiennika lub płyty napędowej, awaria sterowania. Zacznij od poziomu oleju i ciśnienia zasilania.
- Słaba siła pchania, maszyna nie wchodzi w pryzmę – poślizg sprzęgieł, uszkodzony zmiennik albo za mała moc silnika. Pomoże stall test opisany niżej.
- Przegrzewanie oleju skrzyni – zapchana chłodnica, zły poziom oleju, poślizg sprzęgieł, zablokowane lub zatarte wolne koło kierownicy, długa praca w punkcie przeciągnięcia.
- Wycie, buczenie, opiłki w filtrze – zużyte łożyska, pompa, koła zębate lub zmiennik. Maszynę należy wyłączyć z pracy i zdiagnozować przed dalszą eksploatacją.
Brak mocy nie zawsze wynika ze skrzyni. Jeśli silnik sam nie osiąga parametrów, szukaj przyczyny według poradnika Dlaczego maszyna nie ma mocy?
Diagnostyka krok po kroku
Dobra diagnostyka skrzyni hydrokinetycznej pozwala oddzielić drobne usterki od uszkodzeń wymagających rozbiórki. Wymiana skrzyni na podstawie samego objawu często kończy się tym, że po montażu problem wraca, bo jego źródło leżało w sterowaniu albo chłodzeniu.
- Poziom i stan oleju – poziom sprawdza się według instrukcji, zwykle na rozgrzanej skrzyni przy pracującym silniku. Zapach spalenizny, ciemny kolor i pianka wskazują na poślizg sprzęgieł lub zapowietrzenie.
- Filtr i korek magnetyczny – rozcięcie filtra wiele mówi. Drobny brokat z tarcz to zużycie, a większe wiórki stali oznaczają łożyska lub koła zębate.
- Kody błędów – odczyt ze sterownika skrzyni: elektrozawory, czujniki prędkości i temperatury, przerwy w wiązce.
- Pomiar ciśnień – na króćcach pomiarowych: ciśnienie zasilania, ciśnienia poszczególnych sprzęgieł, ciśnienie przed i za zmiennikiem oraz ciśnienie smarowania. Wyniki porównuje się z danymi producenta dla danej skrzyni.
- Stall test – pełny gaz, bieg do przodu, maszyna zatrzymana hamulcem, odczyt obrotów silnika. Obroty wyraźnie wyższe od nominalnych wskazują na poślizg w zmienniku lub sprzęgłach, niższe na brak mocy silnika lub uszkodzoną kierownicę. Test trwa kilka sekund, inaczej olej szybko się przegrzewa.
- Temperatura i chłodzenie – kontrola przepływu przez chłodnicę i różnicy temperatur na wejściu i wyjściu.
Naprawa, regeneracja czy wymiana
Wybór zależy od wyniku diagnostyki, wieku maszyny i dostępności części. Uszkodzenia elektryczne i zewnętrzne usuwa się bez demontażu skrzyni. Uszkodzenia wewnętrzne wymagają wyjęcia zespołu.
- Naprawa na maszynie – elektrozawory, czujniki, wiązki, chłodnica, przewody, uszczelnienia zewnętrzne, kalibracja.
- Regeneracja skrzyni – rozbiórka, wymiana tarcz ciernych i stalowych, uszczelnień tłoków, łożysk, weryfikacja kół zębatych i wałków, sprawdzenie pompy ładującej.
- Regeneracja zmiennika momentu – zmiennik rozcina się lub rozkręca, wymienia łożyska, uszczelnienia i wolne koło, potem łączy i wyważa. Nie opłaca się przy zniszczonych łopatkach lub korpusie.

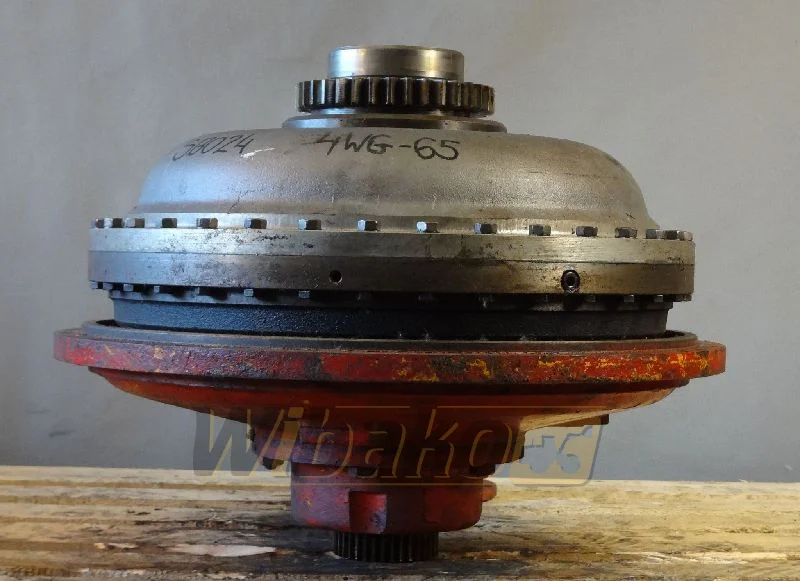

- Wymiana na używany lub nowy zespół – gdy liczy się czas przestoju albo regeneracja przekracza wartość zespołu. W sklepie mamy m.in. zmiennik ZF 4WG-260 i zmiennik ZF 4WG-65. Pozostałe elementy napędu znajdziesz w kategorii części układów napędowych.
Bez względu na wybraną drogę po każdej poważnej awarii trzeba przepłukać chłodnicę i przewody oraz wymienić filtr. Opiłki pozostawione w układzie potrafią w krótkim czasie zniszczyć nowo zamontowany zmiennik.
Marki: ZF, Clark, Dana i inne
W ładowarkach dominują skrzynie ZF serii WG (np. 4WG, 6WG), stosowane przez wielu producentów maszyn, oraz skrzynie Dana, w starszych maszynach często z oznaczeniem Clark. Swoje konstrukcje mają m.in. Caterpillar, Komatsu i Volvo. Przy zamawianiu części lub zespołu zawsze podawaj pełne oznaczenie z tabliczki skrzyni i zmiennika, bo w obrębie jednej serii różnią się przełożenia, średnice i wypusty. Przykładowo zmiennik do Volvo L120 nie będzie zamiennikiem dla zmiennika ZF, nawet przy podobnej klasie maszyny.
Jak przedłużyć życie skrzyni hydrokinetycznej
- Stosuj olej zgodny ze specyfikacją producenta skrzyni i wymieniaj go razem z filtrem w zalecanych interwałach.
- Regularnie czyść chłodnicę oleju skrzyni, bo w kamieniołomach i na składowiskach zapycha się szybko.
- Unikaj długiego pchania z buksującymi kołami i trzymania maszyny w punkcie przeciągnięcia.
- Nie zmieniaj kierunku jazdy przy dużej prędkości, tylko zwolnij przed rewersem.
- Reaguj na pierwsze komunikaty o temperaturze i opóźnione włączanie biegów.
- Po każdej naprawie wykonaj kalibrację sprzęgieł zgodnie z procedurą producenta.
Serwis skrzyń ładowarek w WIBAKO
Diagnostykę napędu wykonujemy u klienta: odczyt błędów, pomiary ciśnień, stall test i ocenę oleju oraz filtra. Na tej podstawie ustalamy, czy wystarczy naprawa na maszynie, czy zespół trzeba wyjąć do regeneracji lub wymienić. Rozliczenie pracy w terenie to roboczogodzina 230 zł netto za mechanika oraz dojazd 3 zł netto za km w obie strony. Przy montażu części kupionych w WIBAKO roboczogodzina wynosi 190 zł netto.
Jeśli Twoja ładowarka ma opóźnione biegi, przegrzewa olej skrzyni albo traci siłę pchania, skontaktuj się z nami. Podaj model maszyny, oznaczenie skrzyni i opis objawów, a dobierzemy zakres diagnostyki i sprawdzimy dostępność potrzebnych części.
