Wał korbowy to jeden z najbardziej obciążonych elementów silnika wysokoprężnego w koparce, ładowarce czy dźwigu. Przenosi siły ze wszystkich cylindrów, pracuje tysiące godzin pod pełnym obciążeniem, a jego żywotność zależy niemal w całości od stanu panewek i jakości smarowania. Poniżej wyjaśniamy, jak zbudowany jest wał silnika, jaką rolę pełnią panewki główne, korbowodowe i oporowe, jak rozpoznać ich zużycie oraz kiedy wał opłaca się szlifować, a kiedy wymienić.
Czym jest wał korbowy i jaką pełni funkcję
Wał korbowy (potocznie także wałek korbowy) zamienia ruch posuwisto-zwrotny tłoków na ruch obrotowy. Siła spalania pcha tłok w dół, korbowód przekazuje ją na wykorbienie, a wał obraca się i oddaje moment obrotowy przez koło zamachowe na sprzęgło, przekładnię hydrokinetyczną lub pompę hydrauliczną. Z przodu wał napędza zwykle koło rozrządu, tłumik drgań skrętnych i osprzęt.
Częste pytanie: czym różni się wał rozrządu od wału korbowego? Wałek rozrządu steruje zaworami i obraca się z połową prędkości wału korbowego. To wał korbowy przenosi całą moc silnika, dlatego jest znacznie masywniejszy i podparty w kilku łożyskach ślizgowych.

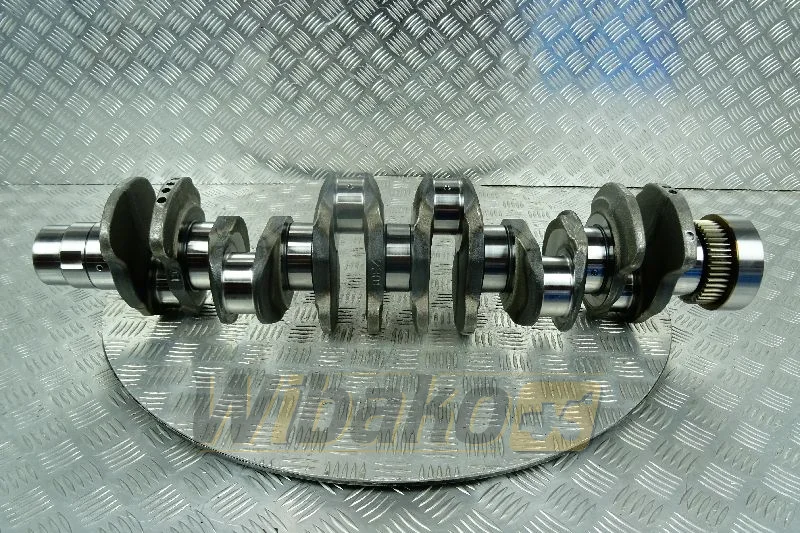

Budowa wału korbowego
- Czopy główne – leżą w osi wału i obracają się w łożach bloku silnika, w panewkach głównych.
- Czopy korbowe – przesunięte względem osi, na nich pracują korbowody z panewkami korbowodowymi.
- Ramiona i przeciwwagi – łączą czopy i równoważą siły bezwładności, ograniczając drgania i obciążenie łożysk.
- Kanały olejowe – wiercenia prowadzące olej z czopów głównych do korbowych. Ich drożność decyduje o smarowaniu panewek korbowodowych.
- Promienie przejścia – zaokrąglenia między czopem a ramieniem. To miejsca największej koncentracji naprężeń i najczęstszy początek pęknięć.
W silnikach maszyn budowlanych stosuje się głównie wały kute ze stali stopowej, o wysokiej wytrzymałości zmęczeniowej. Wały odlewane z żeliwa sferoidalnego spotyka się w mniejszych jednostkach. Powierzchnie czopów są utwardzane indukcyjnie lub azotowane – ma to duże znaczenie przy późniejszym szlifowaniu.
Panewki główne, korbowodowe i oporowe

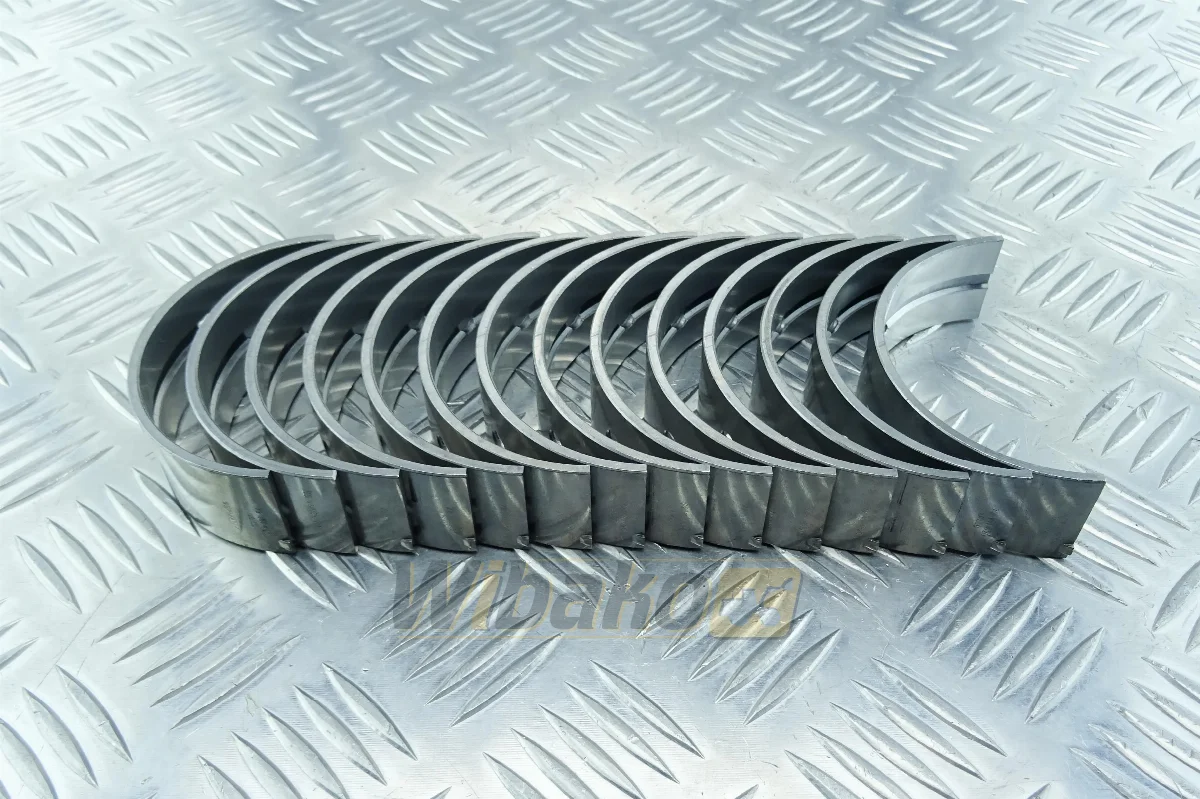

Panewki to cienkościenne łożyska ślizgowe: stalowa podstawa, warstwa stopu łożyskowego (np. brąz ołowiowy lub stop aluminium) i cienka warstwa ślizgowa. Wał nie styka się z panewką bezpośrednio – pracuje na klinie olejowym, utrzymywanym przez ciśnienie oleju i odpowiedni luz.
- Panewki główne – podpierają wał w bloku. Górna połówka ma zwykle otwór i rowek doprowadzający olej, dolna (w pokrywie) często jest gładka.
- Panewki korbowodowe – pracują w stopie korbowodu, przy największych obciążeniach udarowych.
- Panewki oporowe – półpierścienie lub panewki z kołnierzem na jednym z czopów głównych. Ustalają położenie wału wzdłuż osi i przejmują siły osiowe, np. od sprzęgła czy przekładni.
Panewki oporowe ograniczają luz osiowy wału, który mierzy się czujnikiem zegarowym, przesuwając wał łyżką w obie strony. Wartość graniczną podaje dokumentacja silnika. Przy montażu półpierścieni rowki smarne zawsze kierujemy w stronę ramienia wału (powierzchni obracającej się), a gładką stroną do bloku. Odwrotny montaż kończy się zatarciem w ciągu kilku godzin.
Panewki występują w rozmiarze nominalnym STD oraz w rozmiarach naprawczych, najczęściej 0,25, 0,50, 0,75 i 1,00 mm, dobieranych do wału po szlifowaniu. Renomowani producenci, tacy jak Kolbenschmidt, oferują pełne komplety rozmiarów do popularnych silników – o dostawach części tej marki pisaliśmy w artykule Nowa dostawa części silnikowych Kolbenschmidt w Wibako.
Objawy uszkodzenia wału i panewek
- Stuki – głuchy, metaliczny stuk pod obciążeniem wskazuje na panewki główne; stuk zmieniający się po odłączeniu wtrysku na danym cylindrze sugeruje panewkę korbowodową.
- Spadek ciśnienia oleju, szczególnie na ciepłym silniku i wolnych obrotach – zwiększony luz na panewkach powoduje ucieczkę oleju. Szerzej opisujemy to w poradniku Niskie ciśnienie oleju silnikowego.
- Opiłki w oleju i na filtrze – drobiny w kolorze miedzi lub szarego metalu to zwykle materiał panewek.
- Nadmierny luz osiowy – wycieki spod tylnego uszczelniacza wału, błędy czujnika położenia wału, przesuwanie się koła zamachowego.
Przy pierwszych stukach silnik należy wyłączyć. Dalsza praca prowadzi do obrócenia panewki w gnieździe, zatarcia czopa, a w skrajnych przypadkach do zerwania korbowodu i zniszczenia bloku.
Najczęstsze przyczyny uszkodzeń
- Brak smarowania – za niski poziom oleju, zużyta pompa, zapchany smok, praca na dużych przechyłach.
- Zanieczyszczony olej – pył przedostający się przez nieszczelny dolot lub uszkodzony filtr powietrza, przedłużone interwały wymian, płyn chłodzący lub paliwo w oleju rozrzedzające film olejowy.
- Przegrzanie – spadek lepkości oleju i rozpad klina olejowego.
- Błędy montażowe – zły moment dokręcenia, ponowne użycie śrub rozciągliwych, zamienione pokrywy łożysk, brud za panewką, niezgodne otwory olejowe.
- Uszkodzony tłumik drgań skrętnych – drgania skrętne prowadzą do zmęczeniowych pęknięć wału, zwykle w promieniu przejścia.
Weryfikacja wału korbowego
Po demontażu wał musi przejść pełną weryfikację, zanim zapadnie decyzja o jego dalszym losie:
- Pomiar średnic czopów mikrometrem w kilku płaszczyznach – określa zużycie, owalizację i stożkowatość.
- Pomiar bicia na pryzmach lub w kłach czujnikiem zegarowym, na środkowym czopie głównym.
- Pomiar twardości powierzchni czopów – szczególnie po przegrzaniu (przebarwienia na niebiesko) i przed szlifowaniem wałów azotowanych.
- Badanie na pęknięcia metodą magnetyczno-proszkową, zwłaszcza w promieniach przejścia i przy otworach olejowych.
- Kontrola kanałów olejowych – przepłukanie i sprawdzenie drożności.
Równolegle mierzy się łoża w bloku i stopy korbowodów, bo nawet nowa panewka na owalnym gnieździe nie zapewni prawidłowego luzu.
Szlifowanie i regeneracja czy wymiana wału
Szlifowanie na wymiar naprawczy ma sens, gdy wał nie jest pęknięty, bicie mieści się w granicach możliwych do skorygowania, a po obróbce pozostaje wystarczająca warstwa utwardzona. Po szlifowaniu czopy się poleruje, odtwarza promienie przejścia i fazuje otwory olejowe, a następnie dobiera panewki w odpowiednim rozmiarze i sprawdza luz olejowy.
Wymiana jest konieczna, gdy:
- wał ma pęknięcia,
- zużycie przekracza ostatni wymiar naprawczy,
- po zatarciu twardość spadła lub materiał został przegrzany,
- wał azotowany po szlifowaniu wymagałby ponownej obróbki cieplno-chemicznej, a jej koszt zbliża się do ceny nowego wału.
Dobrą alternatywą bywa wał używany, ale tylko po pomiarach i badaniu na pęknięcia – sama „ładna” powierzchnia czopów nic nie gwarantuje.
