Podwozie gąsienicowe to w koparce element, który zużywa się najszybciej i kosztuje najwięcej w eksploatacji. Rolki, koła i łańcuch ścierają się przy każdym metrze jazdy i przy każdym obrocie w miejscu. Dobra wiadomość: zużycie da się zmierzyć, zanim coś pęknie lub gąsienica spadnie na budowie. Poniżej opisujemy, z czego składa się podwozie, co i jak mierzyć oraz kiedy opłaca się wymienić pojedynczy element, a kiedy cały komplet.
Z czego składa się podwozie gąsienicowe
Wszystkie elementy podwozia pracują razem, dlatego zużycie jednego przyspiesza zużycie pozostałych. W typowej koparce gąsienicowej są to:
- Rama podwozia: nośna konstrukcja, do której mocowane są rolki, koła i napinacz.
- Rolki jezdne (dolne): przenoszą ciężar maszyny na łańcuch. Mają bieżnię i kołnierze prowadzące, najczęściej są smarowane olejem na stałe i uszczelnione uszczelnieniem czołowym.
- Rolki podtrzymujące (górne): podtrzymują górną część gąsienicy, żeby nie opadała i nie biła o ramę.

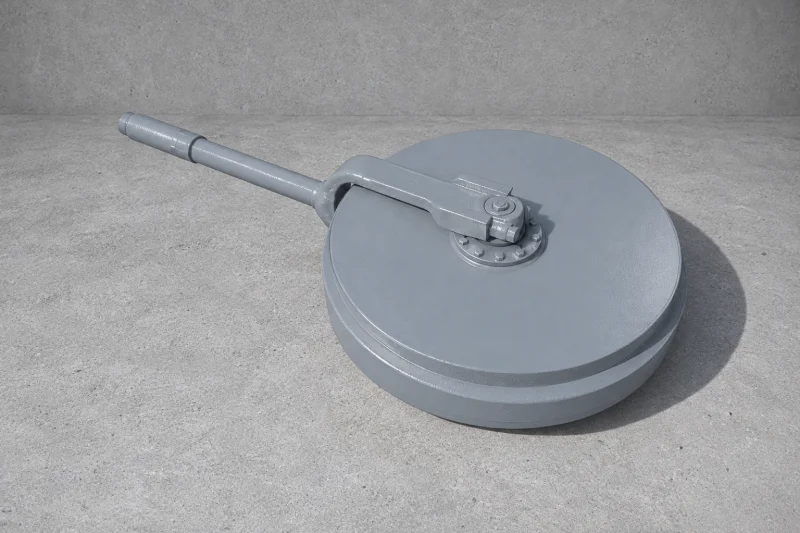

- Koło napinające: prowadzi łańcuch z przodu podwozia i razem z napinaczem (siłownik smarowy ze sprężyną) utrzymuje właściwe napięcie gąsienicy.
- Koło napędowe (turas, segmenty): przekazuje moment ze zwolnicy na łańcuch. Więcej o samym napędzie przeczytasz w artykule Zwolnica w koparce – budowa, objawy zużycia, regeneracja czy wymiana.
- Łańcuch gąsienicowy: ogniwa połączone sworzniami i tulejami, do których przykręcone są płyty (stopki).
Jak mierzyć zużycie podwozia koparki
Pomiary wykonuj na oczyszczonym podwoziu, bo błoto i kamienie zafałszowują wyniki. Wyniki porównuj z wartością nominalną i granicą zużycia z dokumentacji producenta maszyny lub części. Tylko wtedy wiesz, ile procent zużycia już za tobą. Warto prowadzić prosty zapis: data, motogodziny, wyniki. Tempo zużycia mówi więcej niż pojedynczy pomiar.
Podziałka łańcucha
Łańcuch nie rozciąga się, tylko zużywa się wewnętrznie: sworzeń ściera się w tulei i podziałka rośnie. Zmierz odległość między środkami sworzni na kilku ogniwach (np. 4 sekcje) przy naprężonej gąsienicy i podziel przez liczbę sekcji. Sprawdź też zewnętrzną średnicę tulei w miejscu współpracy z kołem napędowym oraz wysokość ogniwa od bieżni do powierzchni przylegania płyty. Niska bieżnia ogniwa oznacza, że rolki zaczynają pracować na coraz mniejszej średnicy.
Rolki jezdne i podtrzymujące
Mierz średnicę bieżni suwmiarką lub przymiarem i porównuj z nową rolką. Sprawdź wysokość kołnierzy, luz osiowy (podważ rolkę łomem) i ślady oleju na czole. Wyciek oznacza uszkodzone uszczelnienie, a rolka bez oleju szybko się zatrze. Rolki podtrzymujące, które przestały się obracać, mają na bieżni płaskie miejsca. Taką rolkę wymień od razu, bo niszczy ogniwa.
Koło napinające i koło napędowe
W kole napinającym oceń bieżnię, kołnierz środkowy, luz na osi i szczelność. Zęby koła napędowego powinny mieć symetryczny, zaokrąglony profil. Zęby zaostrzone, przesunięte w jedną stronę lub w kształcie haczyka to znak, że koło i łańcuch są już niedopasowane.
Napięcie gąsienicy

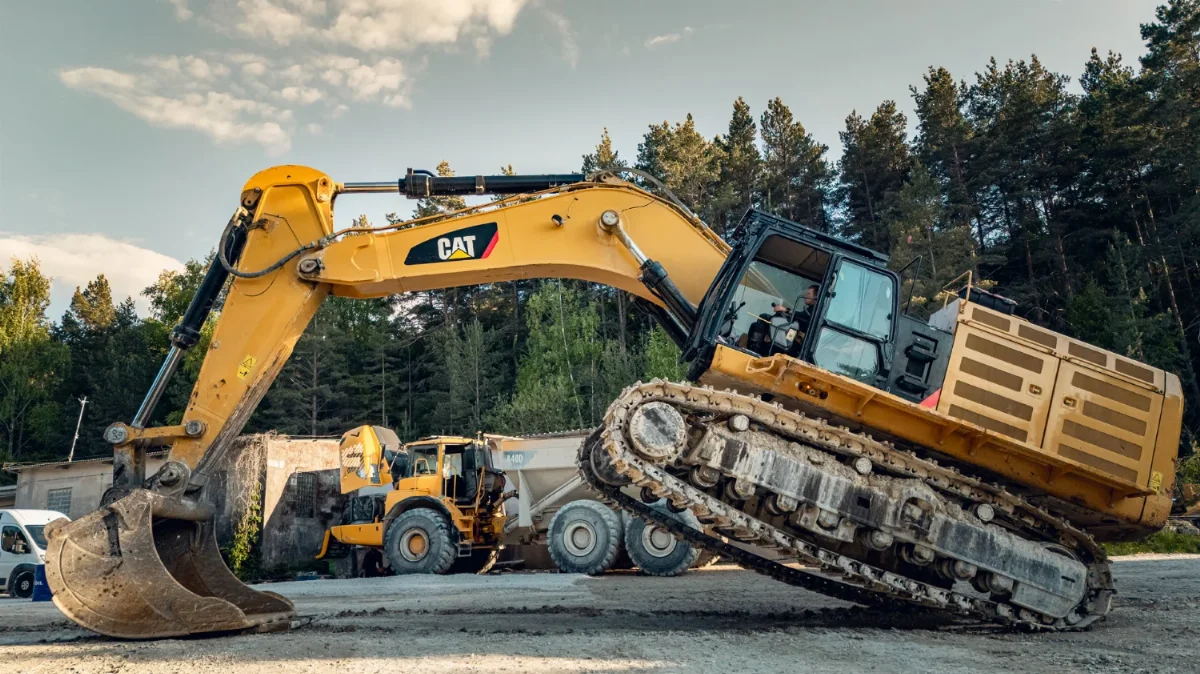

Przejedź maszyną kawałek do przodu i zatrzymaj ją bez hamowania gąsienicą. Napięcie najwygodniej zmierzyć, unosząc gąsienicę ramieniem: zmierz ugięcie dolnej części między ramą a płytą w najniższym punkcie i porównaj z instrukcją. Gąsienicę napinasz, tłocząc smar smarownicą przez zawór napinacza. Luzujesz ją, odkręcając zawór o niewielki kąt. Nigdy nie wykręcaj zaworu całkowicie i nie stój na jego osi, bo smar w napinaczu jest pod wysokim ciśnieniem.
Objaw – przyczyna – co zrobić
Najczęstsze sygnały, które warto zauważyć przy codziennej obsłudze:
- Gąsienica spada przy skręcie – za luźna gąsienica, zużyte kołnierze rolek lub koła napinającego, nieszczelny napinacz. Sprawdź napięcie i szczelność napinacza, zmierz kołnierze.
- Gąsienica traci napięcie po kilku dniach – przecieka uszczelnienie siłownika napinacza lub zawór. Konieczna jest naprawa lub wymiana napinacza, samo dopompowanie nic nie da.
- Stuki i trzaski przy jeździe – zużyte zęby koła napędowego, za duża podziałka łańcucha, luźne płyty. Zmierz podziałkę i dokręć śruby płyt.
- Ślady oleju na rolce lub kole napinającym – uszkodzone uszczelnienie czołowe. Wymień lub zregeneruj element, zanim się zatrze.
- Nierównomierne zużycie jednej strony – praca głównie na zboczu, obroty w jedną stronę, wygięta rama lub skrzywiony łańcuch. Skontroluj geometrię i zmień sposób pracy.
- Pęknięte ogniwo lub płyta – przeciążenie, praca na skale, zbyt mocne napięcie. Jak wygląda taka naprawa w praktyce, pokazujemy w artykule Jak naprawić uszkodzoną gąsienicę? Koparka Doosan DX 225LC.
Dlaczego podwozie zużywa się szybciej, niż powinno
Na tempo zużycia najmocniej wpływa sposób eksploatacji, a dopiero potem jakość części. Najczęstsze błędy:
- Za mocno napięta gąsienica: rosną naciski na sworznie, tuleje i koła, a zużycie potrafi rosnąć wielokrotnie.
- Błoto, glina i kamienie zbite w podwoziu: działają jak dodatkowe napięcie i ścierniwo. Czyść podwozie na koniec zmiany, zwłaszcza zimą, bo zamarznięte błoto blokuje rolki.
- Długie przejazdy i duża prędkość: koparka nie jest pojazdem transportowym. Na dłuższe dystanse używaj lawety.
- Jazda tyłem i ostre obroty w miejscu: zwiększają zużycie tulei, zębów koła napędowego i kołnierzy.
- Za szerokie płyty do twardego gruntu: działają jak dźwignia na ogniwa i śruby.
- Zaniedbane smarowanie osprzętu i obrotu nie dotyczy bezpośrednio podwozia, ale świadczy o ogólnym poziomie obsługi. Pomocne bywa centralne smarowanie.
Regenerować czy wymieniać komplet
Podstawowa zasada: elementy współpracujące powinny mieć podobny stopień zużycia. Nowy łańcuch na zużytym kole napędowym szybko przyjmie jego profil i straci żywotność. Z kolei nowe koło na wyciągniętym łańcuchu będzie stukać i zużyje się nierówno. Dlatego łańcuch i koło napędowe wymienia się zwykle razem, a rolki i koła napinające według pomiarów.
Pojedynczą wymianę uzasadnia awaria jednego elementu przy reszcie w dobrym stanie, np. zatarta rolka podtrzymująca lub cieknące koło napinające. Gdy pomiary pokazują, że większość elementów zbliża się do granicy zużycia, bardziej opłaca się wymienić komplet jednorazowo niż wymieniać części po kolei przy kolejnych przestojach. Regeneracja (napawanie bieżni rolek i kół, wymiana uszczelnień) ma sens przy dużych i drogich elementach z nieuszkodzonym korpusem. O opłacalność w konkretnym przypadku najlepiej zapytać po pomiarach.

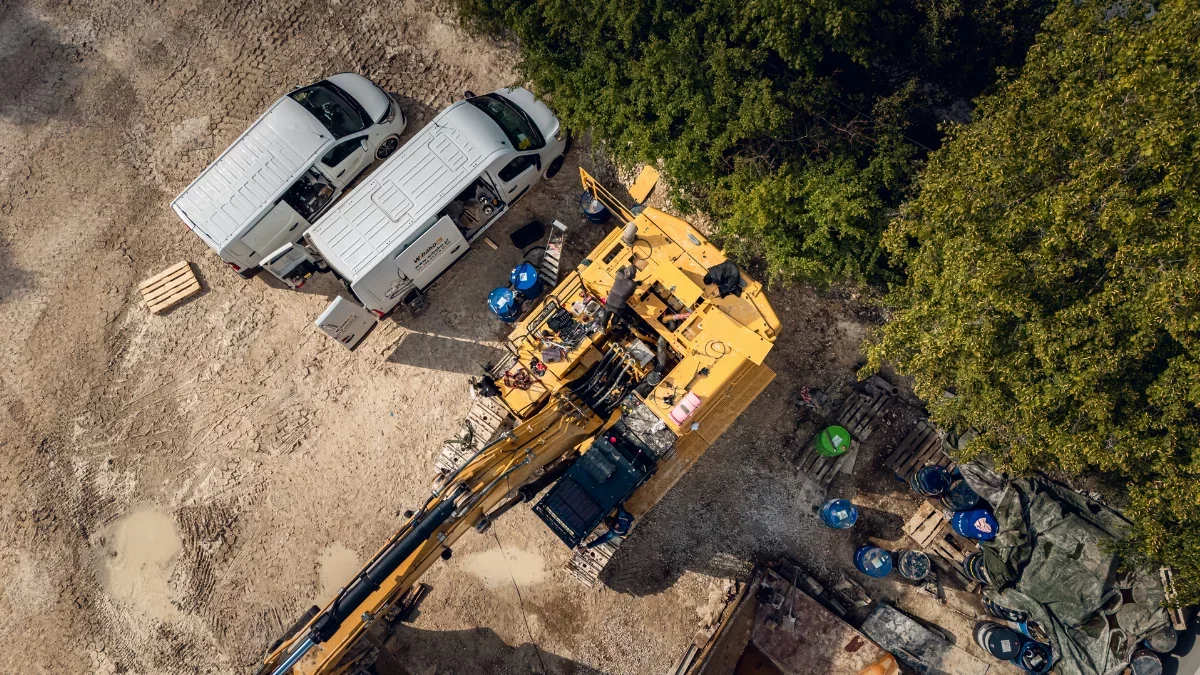

Wymianę elementów podwozia wykonujemy także w terenie, u klienta. Orientacyjne stawki: roboczogodzina mechanika 230 zł netto, przy montażu części kupionych w WIBAKO 190 zł netto, dojazd 3 zł netto za km (liczony w obie strony).
Dobór części podwozia gąsienicowego
Części podwozia dobiera się do konkretnej maszyny, a nie tylko do jej klasy wagowej. Przy zamówieniu przygotuj:
- markę, model i numer seryjny maszyny (np. Liebherr R 914, CAT 330C, Komatsu PC210), bo w obrębie modelu zdarzają się różne wersje podwozia,
- numer katalogowy z obecnej części, jeśli jest czytelny,
- dla łańcucha: podziałkę, liczbę ogniw, typ (uszczelniony smarowany czy suchy) i szerokość płyt,
- dla koła napinającego: średnicę, szerokość, sposób mocowania i rodzaj napinacza.
W naszym sklepie z częściami do maszyn budowlanych znajdziesz nowe i używane elementy podwozi, w tym kompletne zespoły, np. podwozie kompletne do spycharki HSW TD-25E. Jeśli nie widzisz w sklepie koła napinającego czy rolek do swojej maszyny, prześlij nam model, numer seryjny i zdjęcia części. Pomożemy dobrać właściwy element lub doradzimy zakres wymiany na podstawie pomiarów.
Najczęstsze pytania
Jak dobrać koło napinające do koparki Liebherr, CAT lub Komatsu?
Potrzebny jest dokładny model maszyny i numer seryjny, a najlepiej numer katalogowy z obecnej części. W obrębie jednego modelu, np. Liebherr R 914 czy CAT 330C, występują różne wersje podwozia, różniące się średnicą koła, szerokością bieżni i mocowaniem.
Jak sprawdzić napięcie gąsienicy w koparce?
Przejedź maszyną kawałek do przodu, unieś gąsienicę ramieniem i zmierz ugięcie dolnej części gąsienicy między ramą a płytą. Wynik porównaj z wartością z instrukcji obsługi. Napięcie reguluje się tłoczeniem smaru do napinacza lub ostrożnym luzowaniem zaworu.
Czy można wymienić sam łańcuch gąsienicowy bez koła napędowego?
Można, ale nowy łańcuch na zużytym kole napędowym zużywa się wyraźnie szybciej, bo podziałki elementów do siebie nie pasują. Przy zaawansowanym zużyciu zwykle opłaca się wymienić łańcuch razem z kołem napędowym lub segmentami.
Dlaczego gąsienica spada z koparki?
Najczęstsze przyczyny to zbyt luźna gąsienica, nieszczelny napinacz, zużyte kołnierze rolek lub koła napinającego oraz uszkodzone prowadnice. Wpływa na to też jazda w poprzek zbocza z ostrym skręcaniem.
Jak często kontrolować podwozie gąsienicowe?
Czystość i napięcie warto sprawdzać na bieżąco, przy codziennej obsłudze, zwłaszcza gdy zmienia się grunt. Pomiary podziałki, rolek i kół najlepiej wykonywać przy przeglądach okresowych i zapisywać, żeby widzieć tempo zużycia.
